XY线性精密平台+DD马达

发布日期:2018-07-16 16:48:10浏览次数:169

XY线性精密平台+DD马达 (XY Linear Stage+DD Motor)
型号:博智达直线电BZD系列
(行程长短可依客户需求设计制造)
三轴线性马达平台特点此平台为双轴直线运动加上旋转运动之平台。线性马达直接驱动、高加减速、高动态性、高定位精度。大理石平台底座,机械研磨+纯人工研磨、加工组装面精度高。采用线性滑轨,高速度、高负荷、高刚性、高精度化及高寿命。
线性滑轨之特性有:具备四方向等负载特色、自动调心的功能及可吸收安装面的装配误差。采用高创驱动器可靠度高、效能佳、功能强。FEM结构最佳化设计、平台刚性佳而组装精度高。英国Renishaw非接触式光学尺定位、位置回馈解析度高。不锈钢盖板可防较大型异物掉落且可保护内部的线马定子。可内建光电式极限开关。
DD马达(旋转平台)可360度旋转、高精度、高刚性、高转矩。XY平台+DD马达可快速移动定位且定位精度高而平台负载大。
XY+DD Motor 三轴线性马达平台之应用博智达直线电BZD规格
此三轴线性马达定位平台是由XY线性马达平台加上旋转轴平台组合而成,而旋转轴平台主要是指DD Motor。此三轴线马平台之优点为:工件加工或检测时需要重现精度高且稳定性高之工作环境,因为线性马达作动速度快,可快速到达定位且定位精度高;而DD马达可360度旋转,转速快、定位精度高且能承受较重的工件。

其应用场合如:
LED检测、LCD检测、雷射切割、晶圆切割、晶圆检测、视觉检测、光学检测、PCB对位机.....等等。
驱动轴 下轴 上轴 DD Motor
行程(mm) 200 200 360(deg)
驱动方式 线性马达(直线电机) 线性马达(直线电机) 直接驱动
位置回馈 光学尺 光学尺 Encoder
解析度(um) 0.1~1 0.1~1 2.5sec
重现精度(um) ± 1 ± 1 ± 5sec
最大速度(mm/sec) 1000 1000 240RPM
最大加速度(m/sec^2) 10(空载) 10(空载) -
最大负载(kg) 20
平台重量(kg) 60

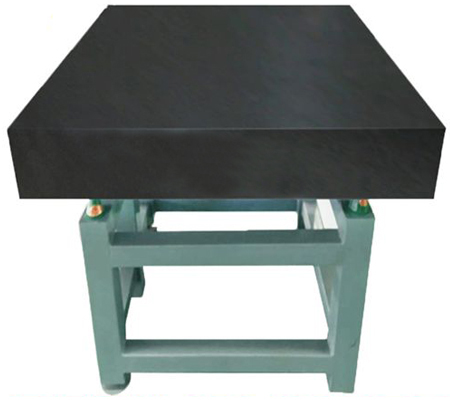

XY线性精密平台配大理石平台底座,组合精度高,应用比较广泛,常见的有龙门直线模组等线性精密平台。
