长行程直线电机BZD--80N

长行程直线电机BZD--80N

  • 类别:直线电机
  • 发布时间:2018-07-16 16:03:43

简介:

长行程直线电机BZD-80N,持续推力可达到80N,重复定位精度可达1um;行程可无限延长,稳定可靠;刚性高,寿命长,噪音小; 高加速度,可根据客户需求定制; 机构简单,操作及维护方便;标准型直线电机库存充足,无备货期。广泛应用于电子与半导体设备、UV喷绘行业、UV印染行业、UV印刷行业、精密数控机床、高端医疗器械、手机检测行业、玻璃检测行业等领域。

订购热线:0755-2330 1799
  • 详情
  • 资料下载
长行程直线电机优势:

1、高精度,重复定位精度可达1um。
   直线电机的运动系统是利用导轨与滑块之间通过滚动做平滑滚动运动,摩擦阻力可以降低到滑动导轨的1/20-1/40,尤其是静摩擦非常小,几乎与动摩擦没有差距,因此在微量近给时不会有空转打滑的现象,精度解析能力与重现性特价,可以实现um级的定位精度。

2、负载大,高刚性,持续推力可达80N。
   直线电机的几何结构设计,可同时承受径向、反径向与横方向四个方向的载荷,并保持其行走精度,增加滑块数量,提高其刚性与载荷能力。

3、无铁损,发热少,可长时间维持精度
   直线电机的滑动系统其润滑结构简单,润滑容易及效果好,摩擦接触面的磨耗最低,长时间维持机器的行走精度。

4、无齿槽效应,高加速度,寿命长,稳定性高。
  直线电机运用电能做重复的直线运动,其滚动摩擦阻力非常小,对机器设备的驱动马力需求低,可以节省电力的损耗量,其运动磨耗小及摩擦温升效应低的特性。可实现机械小型化和高速度的运动需求。

5、结构简单,操作及维护方便
   直线电机与定子动子相结合起来,配合驱动器,操作简单快捷,维护方便。


长行程直线电机 BZD-80N参数:



规格名称 单位 BZD-80N
峰值推力 N 130.0
持续推力 N 80.0
峰值电流 Arms 12
持续电流 Arms 3.1
重复定位精度 um 1
推力常数 N/Arms 23.3
反向电动势 V/m/s 28.7
相间阻抗 ohms 3.1
相间电感 N/(W1/2) 2.9
电气时间常数 ms 0.92
最大端电压 Vdc 600
最大绕组温度 120
磁力引力 N 0.0
定子可定制长度 mm 客户自选
电周期长度 mm 60

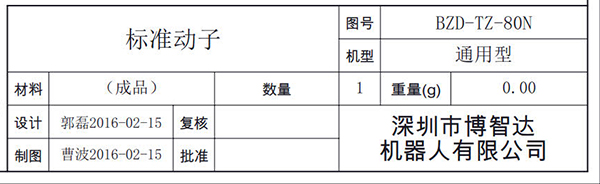

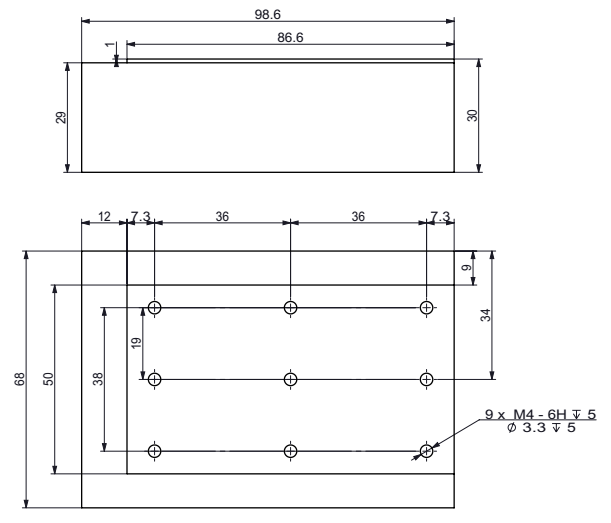

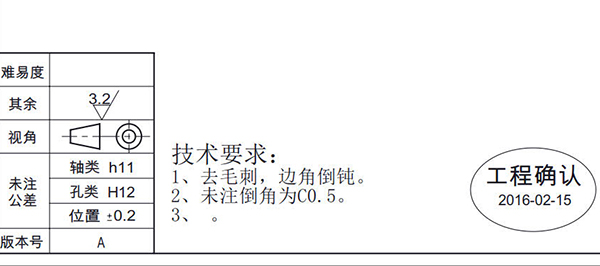

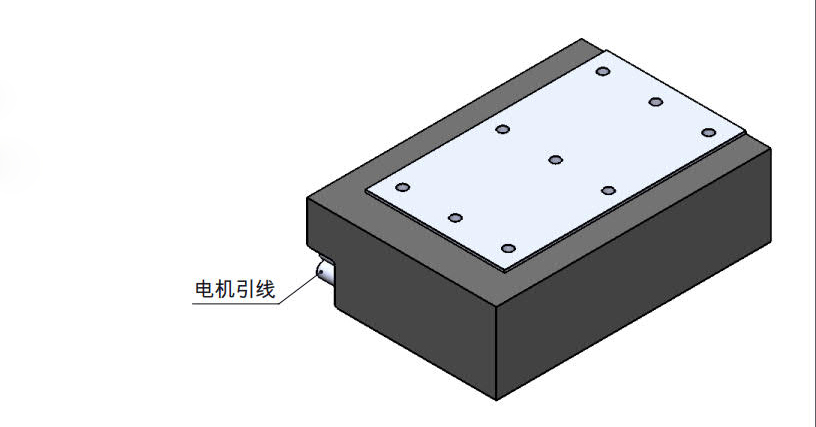

  直线电机尺寸动子参考图

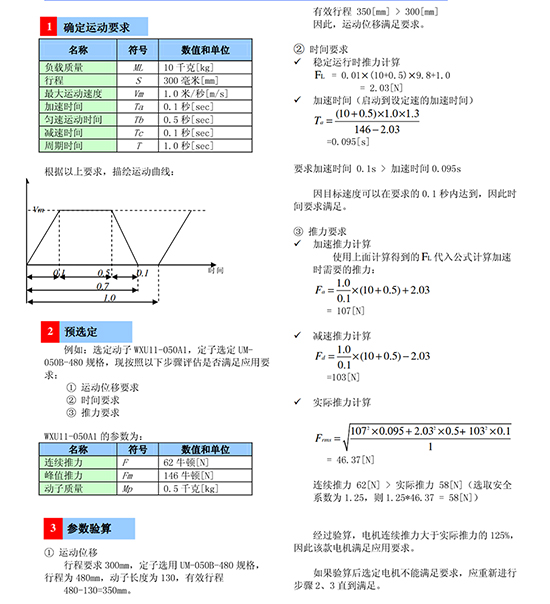

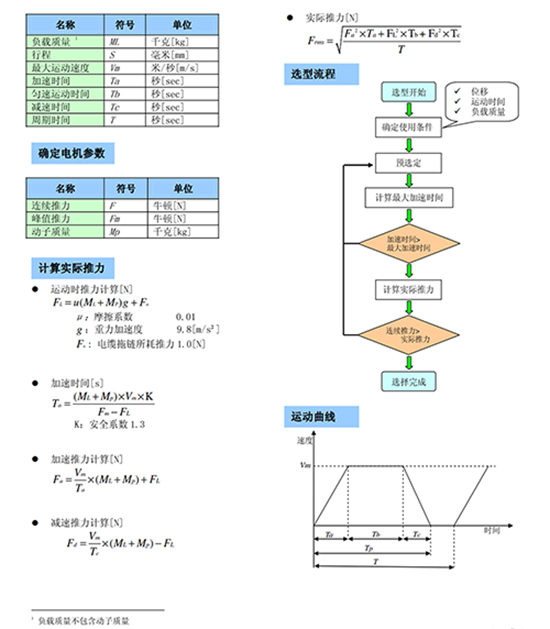

直线电机选型方法
