龙门机床X轴单双电机设计

发布日期:2018-08-08 10:52:20浏览次数:179

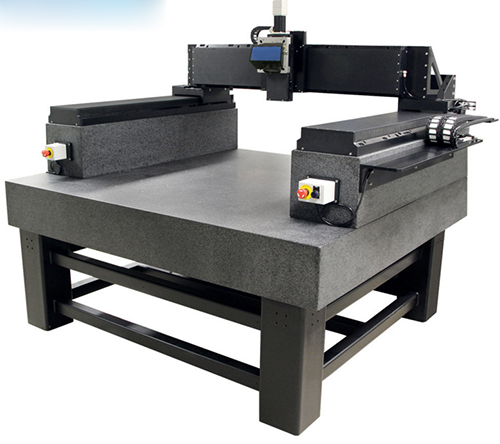

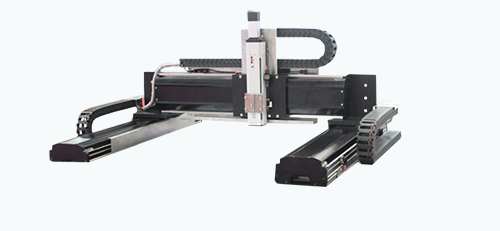

龙门机床包含基台、工作台 、龙门立柱 、加工箱和夹具 。基台上设有两条平行设置的滑轨,工作台位于滑轨上,且工作台的底部具有两条与滑轨配合的滑槽以在滑轨上进行滑动。 龙门立柱固定于基台的两侧,龙门立柱的横柱上具有 导轨 105,且加工箱 位于导轨上并具有可沿导轨左右移动的座体,加工箱 106 还可沿后部的座体上下移动,加工箱的下端设有固定刀具的夹具 。为实现工作台在滑轨上的稳定移动,基台上固定有驱动工作台移动的平衡移动机构 。参见图 ,平衡移动机构包含一螺杆和移动板,螺杆的外缘 具有外螺纹,移动板套设于螺杆上,其具有与外螺纹啮合的内螺纹,以 在螺杆进行旋转时,驱动移动板进行前后移动。移动板具有与工作台进行连接的连接装置。

螺杆的一端设有第一支架,第一支架的一端具有供螺杆的一端伸入的通孔,另一端的外侧固定有一第一驱动电机,第一驱动电机的驱动 轴从第一支架的另一端伸入,并通过一弹性联轴器连接至螺杆的一端。 螺杆的另一端设有第二支架,第二支架的一端具有供所述螺杆的另一端伸入的通孔,另一端的外侧固定有一第二驱动电机,第二驱动电机的 驱动轴从第二支架的另一端伸入,并通过另一弹性联轴器连接至螺杆的另 一端。第一支架上设有多个固定孔,以通过螺钉固定至基台的一端, 第二支架设有多个固定孔,以通过螺钉固定至基台的另一端。第一支架 的一端设有检测所述螺杆一端的转动角度的第一角度 检测单元,第二支架的一端设有检测螺杆另一端的转动角度的第二角度 检测单元。在螺杆的两端均设有驱动电机,实现了双向的同时驱动,使螺杆的旋 转更加平稳。 而且,通过弹性联轴器的引入,避免了对螺杆的刚性振动和两端的匹配,使螺 杆的传动更加稳定。并且,通过检测单元来对螺杆两端进行及时检测,一旦出现转动角度差别过大,及 时报警,避免对螺杆产生破坏。

优点 :

1、工作台移动更加准确,实现了精确控制 ;
2、工作台的移动更加平衡和稳定,无需进行多次校正,提高了加工效率,降低了成 本。
