直线电机的安装说明

发布日期:2018-07-20 15:55:39浏览次数:94

直线电机的组成是由磁板(定子)、线圈(线圈溜板)、磁极位置检测单元(增量编码器使用时)、磁板表面的不秀钢护罩、光删尺组成。
运动原理是依据交变电流在磁场中的运动,从而进行位置控制。其中为永磁铁:光删尺作为位置的反馈元件。
由于线圈的移动(或者是磁板的移动)是通过磁场以及磁场中通电线圈之间的相互作用力完成的。因此,磁通量的大小与电机的控制力与位置控制精度有很大的关系。由此,直线电机的安装精度很大程度决定了电机的特性。

以下安装直线电机的主要步骤:
1机床机械安装基面的平面度、直线度检验。

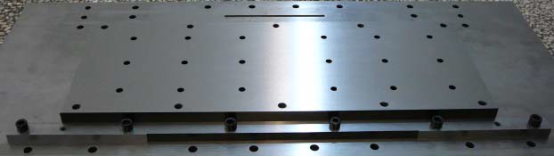

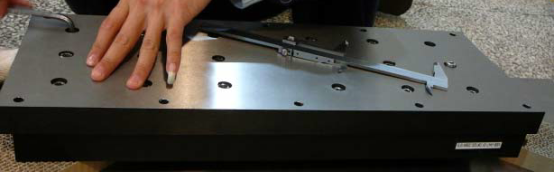

                                            图1  机械安装表面精度检测

2、磁石定子垫片表面直线度检验。

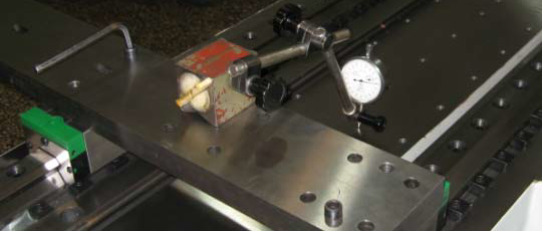

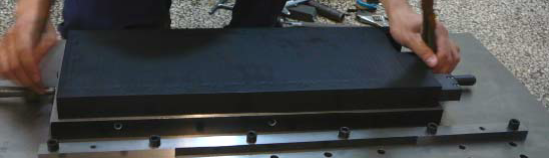

                                         图2  磁石定子垫片表面直线度检验

3、吸尘器清洁机床安装表面和夹板表面。
4、预安装磁石定子。
  A、将所有磁石定子均安装至机床上,利用扭矩扳手紧固磁石,螺栓采用不锈钢 M8X25螺钉,拧紧扭力为25N.
(注:后经查阅相关资料,不锈钢螺栓的拧紧扭力合理值应为14.2N。)
  B、检验安装磁石表面精度以及直线度。
       表面精度测量方法:在磁石表面放置大理石平台,测量大理石平台的高度差。

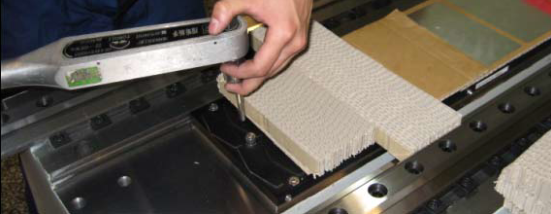

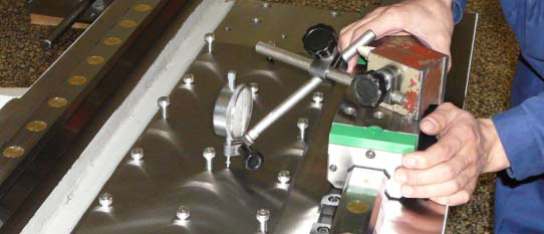

                                                                图3  安装磁石定子

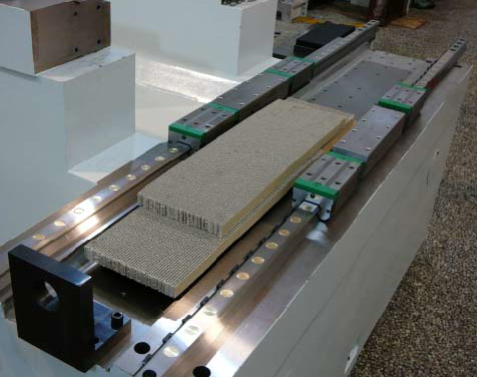

                                          图4 磁石定子表面精度与直线度测量

此步骤是按照过程中需要注意的是。磁板的形变量与气隙的均匀度是成正比的,因此,磁石定子表面的精度与直线度需要特别注意。另外,磁石定子如果存在过大是形变量可能会导致磁板出现破损。

5、测量直线电机安装的方向尺寸。
   计算工作台与线圈之间线圈溜板垫片所需的厚度,对垫片进行修模。以保证线圈与磁石之间的气隙为0.8mm(其中磁石防护板厚度为0.3mm)。

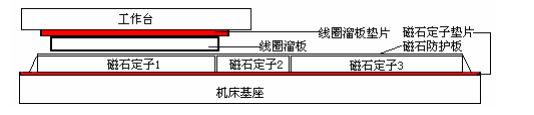

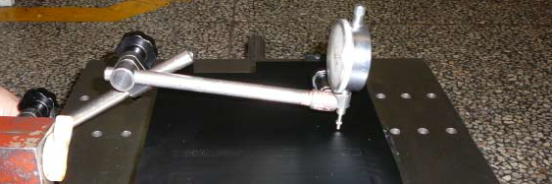

                                               图5 磁石定子等高精度测量

6、磁板间气隙的调整
当安装磁板安装过程中,需要注意磁板的极性方向,同时,对于磁板之间的气隙大小需要适当调整。如图:

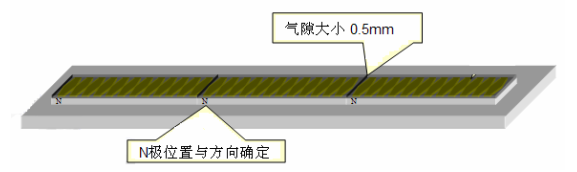

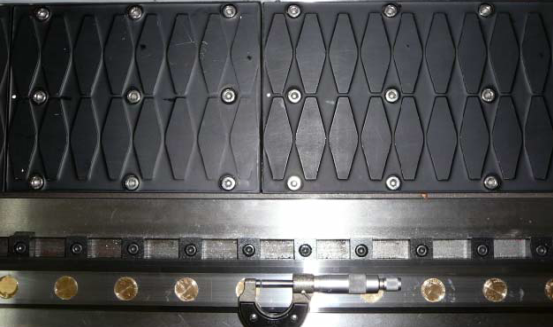

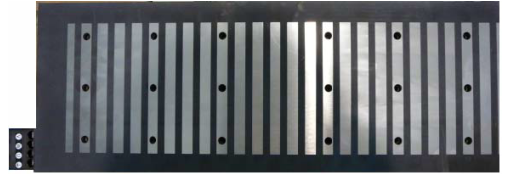

                             图6  磁板安装气隙与N极方向确定(螺旋侧微器图示为0.5mm)


至此,磁石定子安装以及精度测量完成。安装线圈溜板之前,需要先将一片磁石定子拆除才能安装FANUC提供是直线电机安装方法二进行线圈溜板的安装。


                                                           图7 线圈溜板示意图

线圈溜板安装过程如下:

7、将线圈溜板垫片安装至工作台上后,测量垫片是直线度。

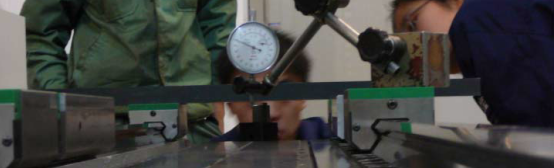

                                                     图 8  线圈溜板垫片安装示意

  8、将线圈溜板垫片与线圈溜板固定。

                                                图9  线圈溜板与垫片的连接
9、将线圈溜板垫片及线圈溜板与工作台固定牢固。并测量线圈表面的直线度。

                                                    图10  固定线圈溜板与工作台

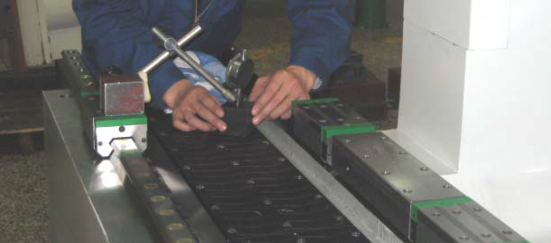

                                                        图11  测量线圈表面的直线度

10、拆除工作台上预装的一块磁板,为安装工作台做好准备。
   在这个过程中,需要注意的是,在安装线圈溜板的时候,需要将已安装的磁板用纸板或其他非磁性物质覆盖,以防危险发生。

                                     图 12  安装线圈溜板之前的准备

11、安装FANUC提供是按照方法2进行安装。

至此,直线电机机械安装完成。


总体安装示意如下图示

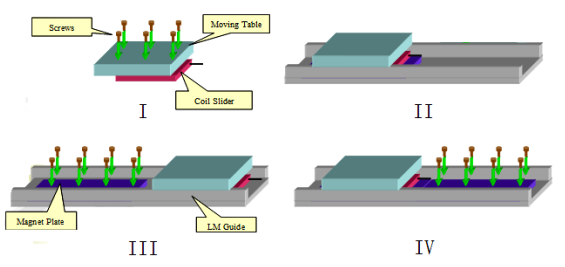

                                              图14、直线电机安装示意图

说明:

安装过程中,进行了磁板的预安装。目的:
 1、为了确保线圈溜板与磁石定子之间气隙的均匀性。同时确保气隙的大小能够保证在技术要求的范围以内。
2、检验磁石定子表面的粗糙度以及形变量。
3、使用户能够熟练安装与调整直线电机的机械安装。
