直线电机定子线圈绕线机

发布日期:2018-07-25 17:40:38浏览次数:106


直线电机就是将我们通常见到的圆柱形电动机的静子和动子都展开,其结构主要有两种,长静子或长动子。直线电机已经应用在我们的生活和生产中,磁悬浮列车,其实就是一台直线电机,其动子是静止不动的嵌入很多磁极的长长的轨道,静子就是带有通电线圈的列车车体;许多现代加工中心或机床上也会见到直线电机的身影,其移动平台就是一部直线电机,结构类似于磁悬浮列车,静子通电移动,动子是有永久磁铁排列组合成的轴或平台。在军事上,最近刚刚下水的美军最先进的“福特”级航空母舰装备的电磁弹射器,也是一部直线电机,其结构与磁悬浮列车不同,静子通电不动,动子在电磁力的推动下快速移动。


1.绕线机知识

我们收集了阅读有关绕线机的资料,了解各种绕线机的原理、结构。

按照绕线方式可分为:平绕机、环形绕线机、飞叉绕线机、三维绕线机。

平绕机


由主轴旋转,配合三维通过空间移动定位,使线材在一工件外层以螺旋线排列的绕线机。通常用于加工大多数变压器、电感和各类线圈。它是目前使用最广泛的绕线机。其结构如图 1 所示。

1


 图 1 平绕机结构原理图

环型


通过主轴(储线轮)旋转,配合辅轮动作,使线材在一空心圆形、空心方形或其他类似工件上以螺旋线环型排列的绕线机。通常用于加工环型线圈。

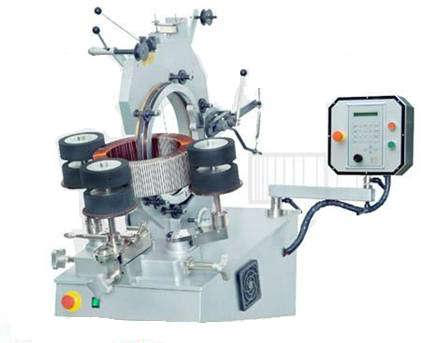

图 2 环型绕线机实物

飞叉型


通过侧边电机带动飞叉进行绕线的绕线机。通常用于十字仪表线圈和转子的绕线加工。

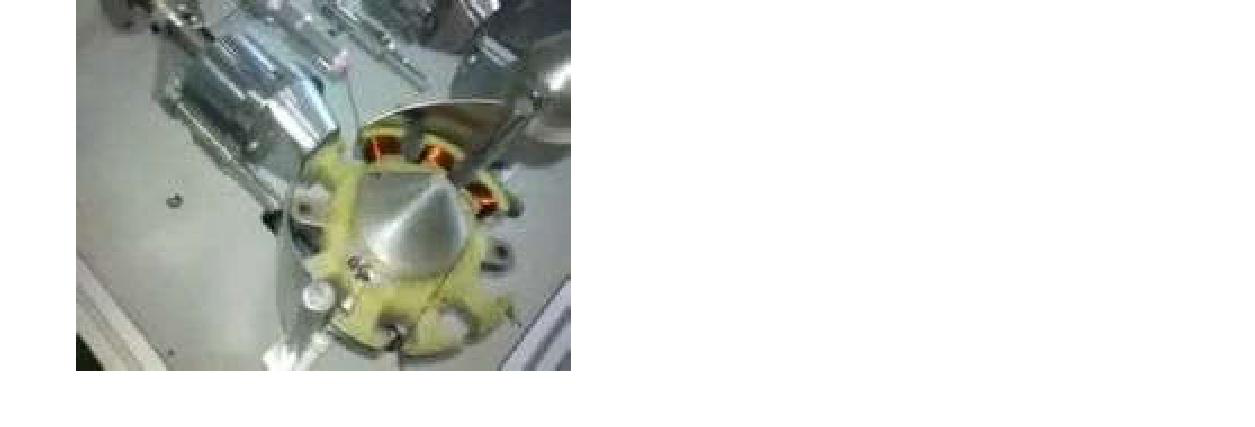

图 3 飞叉型绕线机

2


三维型


为了适应特别产品的特殊绕线模式而产生的绕线机。通常用于定子和特殊产品的绕线加工。


图 4 三维绕线机

3.设计目标及实现方案描述

分析直线电机定子线圈结构,其定子线圈属于深槽集中绕组,只有三维绕线机才能胜任绕线任务。

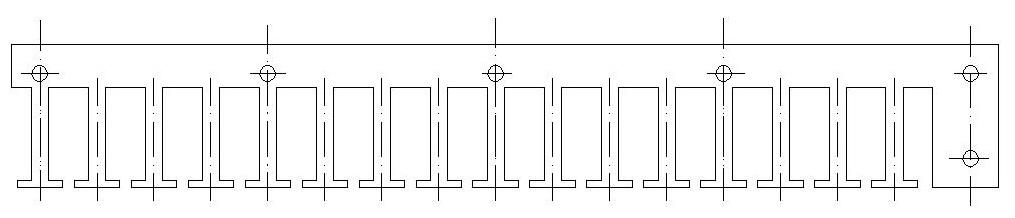

图 5 直线电机定子结构示意图

图 6 是绕线机运动示意图,X 轴带动直线电机定子做水平往复运动,Y 轴带动绕线针做垂直往复运动,四步完成一圈的绕线任务,如图所示。Z 轴垂直于 X 轴和 Y 轴,根据所绕导线的直径和排列要求,有规律地做往复运动,完成排线的任务。

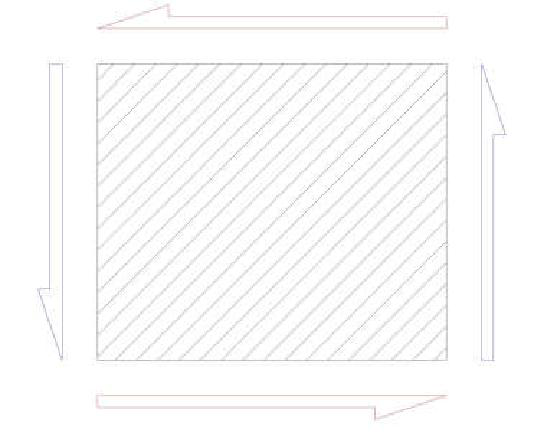

图 6 绕线运动轨迹示意图

根据 XY 轴交替直线运动的规律,我们设计了槽轮机构来实现 XY 轴的绕线功能,迫于槽轮机构对机械加工要求高,只好放弃这一设计,最终决定采用机电一体化方案。图 7 是直线电机定子的结构示意图。


3


 图 7 直线电机定子线圈绕线机结构示意图

4.各部件的选型及其性能

(1) 三轴运动控制器:

XC6083 运动控制系统,采用高性能 32 为 CPU,可以驱动步进电机驱动器或交流伺服驱动器。配备液晶显示器,全封闭轻触式操作键盘。可以现场编程,也可以通过 485 通讯口与上位机通讯,下载程序。

主要功能和参数如下:

.系统主要功能:自动、手动、程序编辑、系统参数、自检、设置等;.X、Y、Z 两轴联动、三轴联动,支持直线、圆弧插补;.模拟主轴功能,0-10V 模拟量输出及正反转输出;

.脉冲量可转换为多种现实单位;

.强大的 PLC 功能,30 路可编程输入,16 路可编程输出;

.支持手轮功能;

.支持用户参数功能(类似宏程序、变量);

.双坐标系统;

4


.支持机械零点、软件零点和手动输入零点;

.最小数据单位: 0.001;

.最高脉冲输出频率: 200KHZ;

.电子齿轮:分子(n):1-65535,分母(m):1-65535。

(2)步进电机驱动器

步进电机驱动器采用具有细分功能的 XC542H 型步进电机驱动器,其主要性能如下:

.平均电流控制,两相正弦电流驱动输出;

.直流 24-70V 供电;

.光耦隔离信号输入输出;

.有过压、欠压、过流、相间短路保护功能;

.十五档细分和自动半流功能;

.高启动转速,高速力矩大等。

(3)步进电机和滚珠丝杠模组

步进电机采用 57BYG 混合型步进电机,具有 1.2N.m 扭矩。与之配套的滚珠丝杠模组采用 KR100 系列滚珠丝杠,螺距 5mm,

(4)限位传感器:

在 X、Y、Z 三轴上,设置六只限位传感器,限定绕线机在安全的范围内运行。

(5)开关电源:

根据三轴运动控制器、步进电机驱动器、步进电机的功率要求,

采用两只 DC24V 6.5A 的开关电源。




5


5.实物制作

先设计 CAD 图,根据图纸加工安装板,转接座,导线轮安装座,

绕线针安装座等,钻螺纹孔。采用 30X30 铝型材制作机架,用螺栓和

连接件固定。通电源,多次进行实验。

作品照片

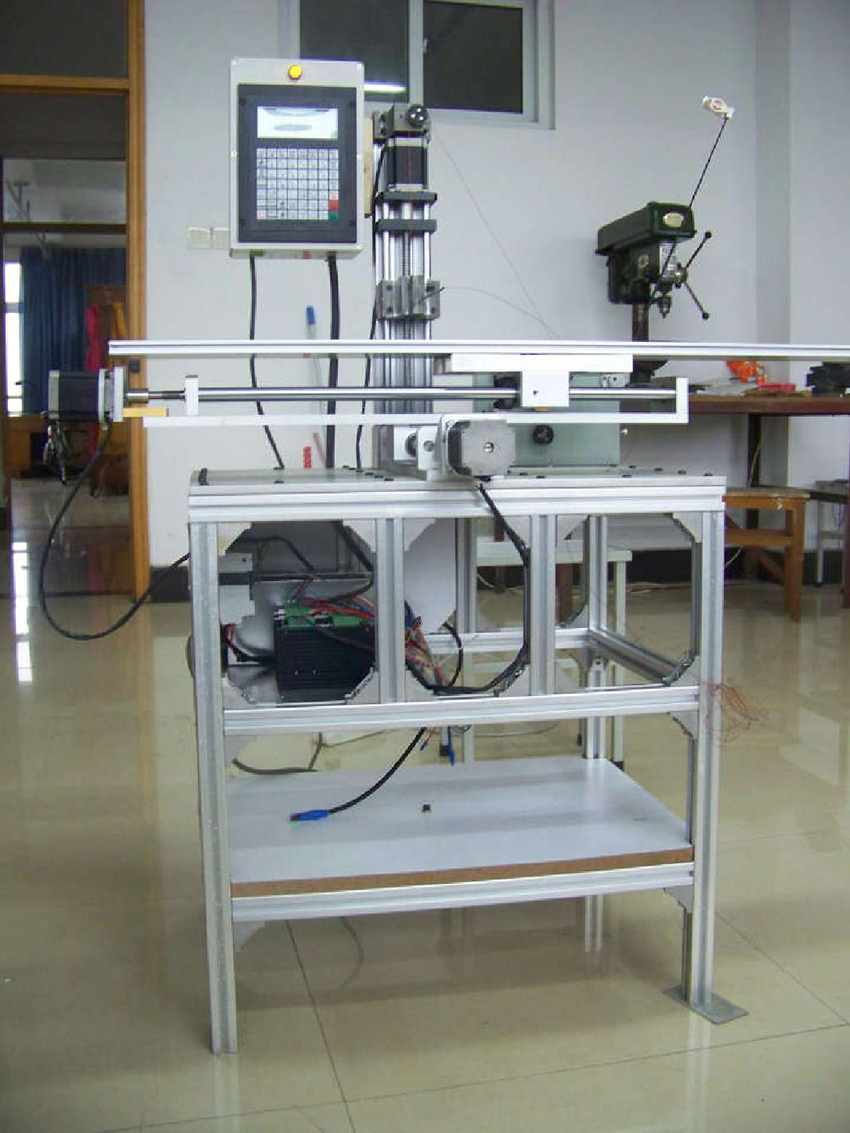

 装配好的直线电机定子线圈绕线机





6

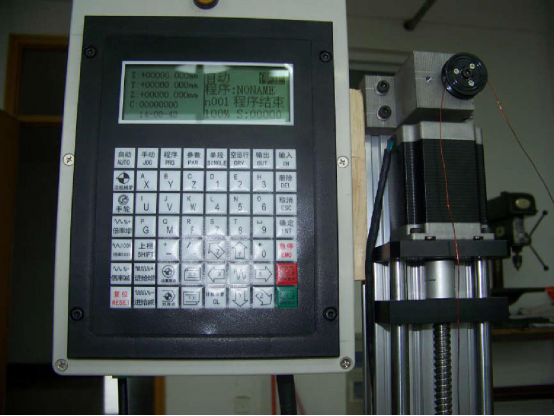

 购买的三轴运动控制器

6.主要创新

利用三轴联动数控机床技术,设计制作成功了直线电机定子线圈

绕线机,填补了直线电机定子线圈绕线机的空白。利用研制成功的直

线电机定子线圈绕线机,绕制线圈,不仅减轻了劳动强度,提高了劳

动效率,同时也大大提高了定子线圈的品质,助力直线电机----电磁

弹射器演示实验台的生产和推广应用。


关键词:直线电机定子线圈绕线机;直线电机;
